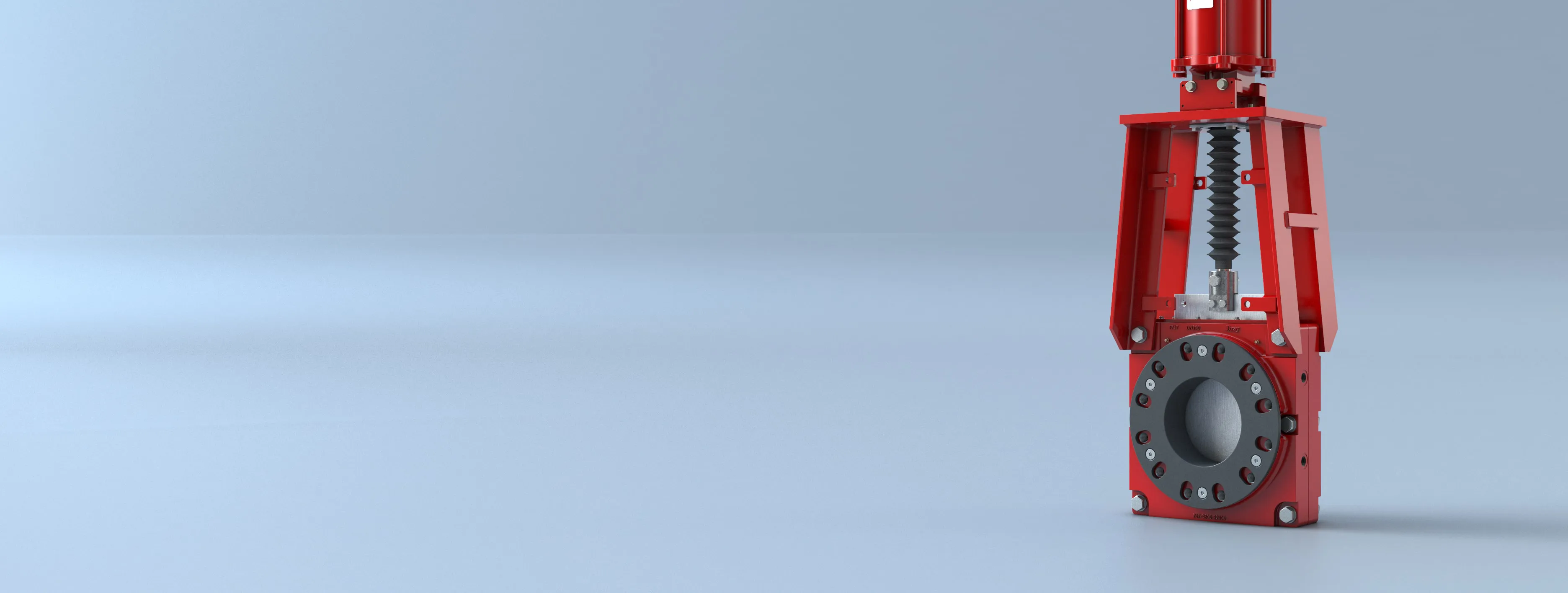

Bidirektionaler Plattenschieber

Serie 767

Nennweiten
NPS 3 bis 36/DN 80 bis 900
Maximal zulässiger Betriebsdruck
300 psi (20 bar)
450 psi (31 bar)
740 psi (51 bar)
Gehäusebauform
Zweiteilig geschraubt: Geflanscht

Spezifikationen

Bidirektionale Plattenschieber Serie 767

Nennweiten
NPS 3 bis 36/DN 80 bis 900
Gehäusewerkstoffe
C-Stahl (WCB)
Weitere Materialien auf Anfrage
Maximal zulässiger Betriebsdruck
300 psi (20 bar)
450 psi (31 bar)
740 psi (51 bar)
Wellenwerkstoffe
304 Edelstahl
Gehäusebauform
Zweiteilig geschraubt: Geflanscht
Schiebermaterialien
304, 316, 317 Edelstahl, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
Temperaturbereich der Sitzwerkstoffe
Naturkautschuk: 165 ºF/74 °C
EPDM: 248°F/120°C
Konstruktionsnorm
Herstellerstandard
Prüfnorm
Herstellerstandard
Zertifizierungen
ATEX, CRN, PED, PE(S)R, TR CU, UA TR
Baulänge
Industriestandard
Antriebsoptionen
Handrad, Kegelradgetriebe, pneumatisch, hydraulisch, elektrisch
Anwendungen
Schlacke

Produkt- und Qualitätsmerkmale

Der Plattenschieber der Serie 767 von Bray wurde speziell für Hochdruck-Schlackeapplikationen entwickelt. Ausgestattet mit der fortschrittlichen SlurryShield-Technologie von Bray, eignet sich diese Armatur hervorragend für abrasive und korrosive Industrieumgebungen und gewährleistet eine optimale Leistung.

Das Armaturengehäuse ist aus einem robusten, gegossenen WCB-Stahl gefertigt und zeichnet sich durch eine hohe Beständigkeit und eine lange Lebensdauer aus. Die zweiteilige, verschraubte Zwischenflanschkonstruktion erleichtert die Installation und Wartung bei gleichzeitiger Beibehaltung hoher Leistungsstandards.

Die Serie 767 zeichnet sich durch eine Durchschub-Schieberkonstruktion aus, die eine bidirektionale leckagefreie Absperrung gewährleistet und somit ideal für den Einsatz in verschiedenen Branchen wie Bergbau, Papier & Zellstoff, allgemeinen Industriebereichen, Energie und Zement ist. Die beiden Elastomer-Manschetten sind austauschbare Komponenten der Baugruppe und ermöglichen eine lange Lebensdauer von Armaturengehäuse, Schieber und Kopfstück. Die Wartung kann vor Ort durchgeführt werden, weshalb Kunden das Produkt nicht unter Verursachung längerer Ausfallzeiten einsenden müssen.

Die Armatur ist mit Manschetten aus Naturkautschuk oder EPDM erhältlich und bietet eine hohe Abrieb- und Korrosionsbeständigkeit. Sie haben die Wahl zwischen einer Vielzahl von Schieberwerkstoffen, darunter Edelstahl 316, Duplex-Edelstahl 2205 und Edelstahl 17-4, um unterschiedliche Druckstufenanforderungen zu erfüllen.



Merkmale

  • Die Schutzabdeckung der Welle ist Standard und erhöht die Lebensdauer in gefährlichen Umgebungen.
  • Vollständig gekapselter J-Ring mit Manschettenverstärkung und Memory-Hilfe, der eine beidseitige leckagefreie Leistung garantiert. Speziell für den Einsatz in höheren Druckbereichen entwickelt.
  • In der offenen Position schirmen die unter Spannung stehenden Manschetten alle Metallkomponenten vor direktem Kontakt mit den fließenden Prozessmedien ab.
  • Wechsel zum Schieber: Robuster, für anspruchsvolle Hochdruck-Schlackeapplikationen ausgelegter Schieber, der in einer breiten Palette korrosionsbeständiger Legierungen erhältlich ist.
  • Die Konstruktion mit vollem Durchgang bietet einen ungehinderten Fließweg, verlängert die Lebensdauer der Manschette und minimiert den Differenzdruck innerhalb der Armatur.
  • Mit reichlich Spielraum für Schieber und Mediendurchlass konzipiert, so dass der Schieber vollständig geschlossen werden kann.
  • Das geflanschte, zweiteilig verschraubte Gehäuse ermöglicht eine einfache Wartung und ist standardmäßig nach ASME CL300-Flanschmustern gebohrt und mit Gewinden versehen. Andere Bohroptionen sind auf Anfrage erhältlich.
  • Optionale Bodenspülplatte mit Gewindeanschlüssen, die einen sicheren Abfluss der Medien und einen einfachen Spülwasseranschluss ermöglichen.
Bidirektionale Plattenschieber-Schlackenklappe Serie 767 Merkmale

  • A. Wellenabdeckung

    Die Schutzabdeckung der Welle ist Standard und erhöht die Lebensdauer in gefährlichen Umgebungen.

  • B. Manschetten

    Stahlverstärkte Elastomer-Manschetten mit J-Ring bieten eine unter Spannung stehende, leckagefreie (absolut dichte) Absperrung in beiden Richtungen. Sicherungsringe sind über die gesamte Nennweite standardmäßig enthalten.

  • C. Manschettenkontakt

    In der offenen Position schirmen die unter Spannung stehenden Manschetten alle Metallkomponenten vor direktem Kontakt mit den fließenden Prozessmedien ab.

  • D. Schieber

    Robuster Schieber, der entsprechend dem Einsatzbereich in einer breiten Palette korrosionsbeständiger Legierungen erhältlich ist.

  • E. Unverengter Durchgang

    Die Konstruktion mit unverengtem Durchgang bietet einen ungehinderten Fließweg, verlängert die Lebensdauer der Manschette und minimiert den Druckverlust der Armatur.

  • F. Durchschieber

    Großer Spielraum für das Durchschieben ermöglicht einen vollständigen Verschluss des Schiebers.

  • G. Gehäuse

    Das zweiteilige, verschraubte Flanschgehäuse ermöglicht eine einfache Wartung und ist standardmäßig mit Bohrungen und Gewinden gemäß ASME CL300-Flanschbild versehen. Andere Bohroptionen sind auf Anfrage erhältlich.

  • H. Bodenspülplatte

    Optional erhältliche Bodenspülplatte mit Gewindeanschlüssen, die eine sichere Ableitung von Medien und einen einfachen Spülwasseranschluss ermöglichen.
