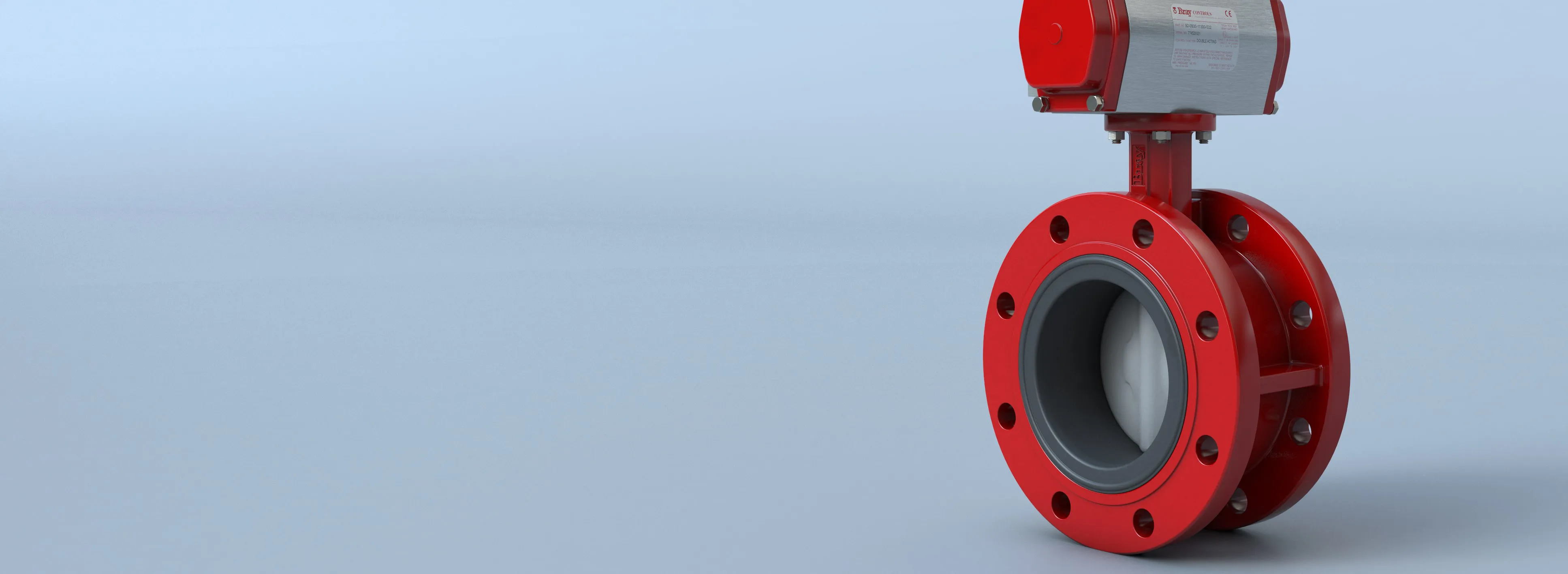

La válvula de mariposa con asiento resiliente de la Serie 3A/3AH de Bray tiene un diseño de brida doble que es ideal para servicios de extremo de línea. La compatibilidad internacional es una excelente ventaja de diseño en las líneas de válvulas modulares de Bray.
La misma válvula es compatible con la mayoría de las normas de bridas del mundo - ASME Clase 125/150, BS 10 Tables D y E, BS 4504 NP 10/16, AS 2129 y JIS10. Además, las válvulas de la Serie 3A y 3AH están diseñadas para cumplir con bridas de montaje del actuador ISO 5752-Table 2 (EN558 Table 13) cara a cara e ISO 5211, que resultan en un diseño que se puede usar en diversos mercados del mundo.
Válvula Mariposa con Asiento Resiliente
Serie 3A/3AH
Rango de tamaños
NPS 2 a 20 / DN 50 a 500
Rango de temperaturas
-20 °F a 400 °F (-29 °C a 204 °C)
Presión operativa máxima permitida
Serie 3A: 175 psi (12 bar)
Serie 3AH: 250 psi (16 bar)
Serie 3AH: 250 psi (16 bar)
Especificaciones
Válvula mariposa con asiento resiliente - Serie 3A/3AH
Rango de tamaños
NPS 2 a 20 / DN 50 a 500
Materiales del cuerpo
Hierro fundido, hierro dúctil, acero al carbono
Rango de temperaturas
-20 °F a 400 °F (-29 °C a 204 °C)
Materiales del vástago
Acero inoxidable, monel K500
Presión operativa máxima permitida
Serie 3A: 175 psi (12 bar)
Serie 3AH: 250 psi (16 bar)
Serie 3AH: 250 psi (16 bar)
Materiales del asiento
EPDM adherido, BUNA-N adherido, FKM adherido
Clasificación de cierre
Hermético bidireccional
Materiales del disco
Hierro dúctil recubierto con nylon 11, bronce de aluminio, acero inoxidable
Tipo de cuerpo
Doble bridado
Taladrado de la brida
ASME B16.1 Clase 125, ASME B16.5 Clase 150, EN 1092 PN 10, 16
Ensayos estándar
MSS SP-61, API 598, EN 12266-1
Certificaciones
ABS, ATEX, Bureau Veritas, China Classification Society (CCS), DNV, PED, PE(S)R, SIL
Cara a cara
Patrón corto de API 609 Categoría B, EN 558 de la Serie {[#2]
aplicaciones
Aguas residuales, agua de mar, agua, otros líquidos y gases

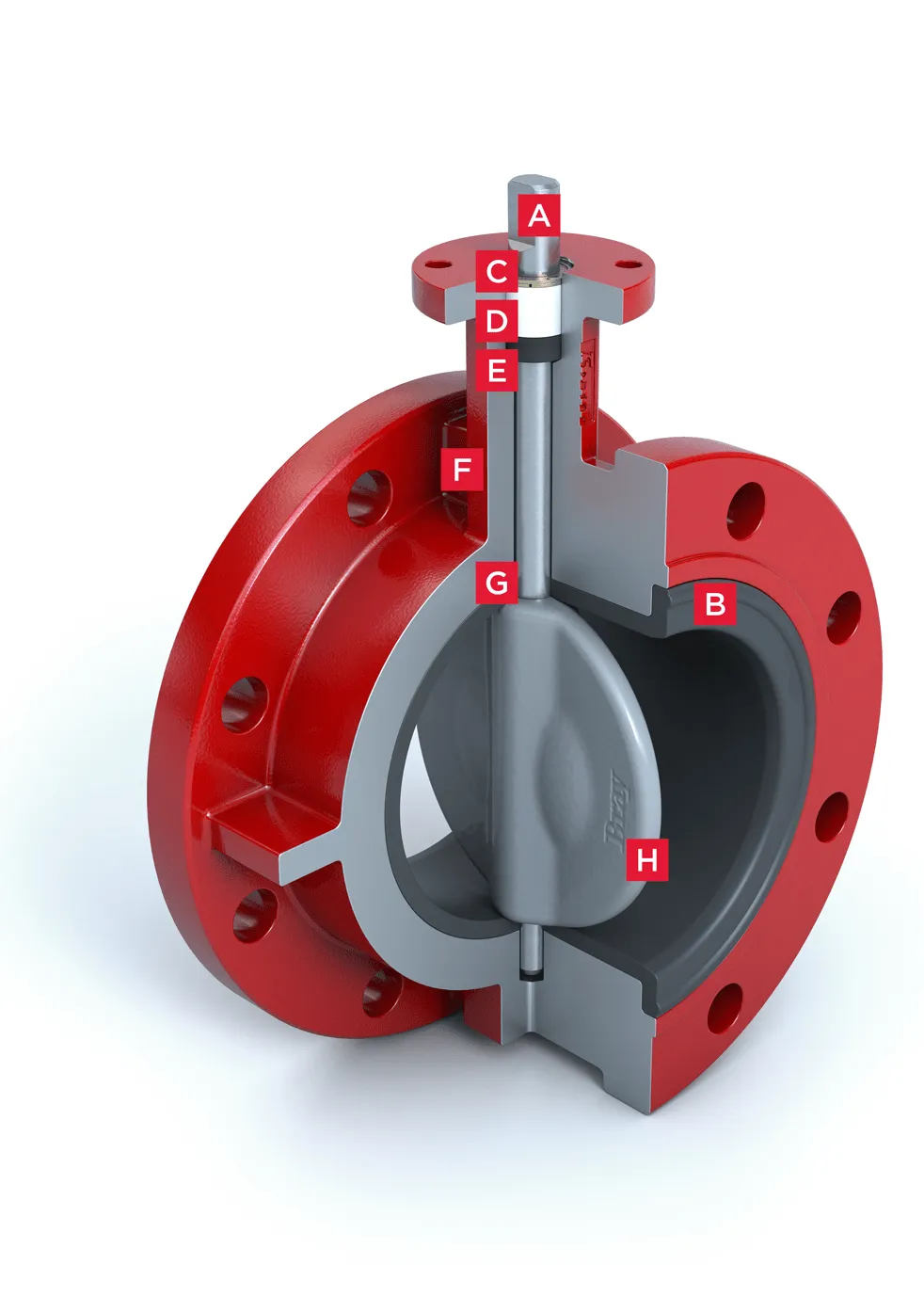

Características y Ventajas
-
A. Vástago
El disco "D" doble de precisión a una conexión de vástago dirige el disco sin la necesidad de tornillos ni clavijas.
-
B. Asiento
El diseño de asiento adherido de Bray reduce el torque y proporciona aislamiento de los medios que fluyen desde el cuerpo. El asiento también tiene un o-ring moldeado que elimina el uso de empaques de la brida.
-
C. Ensamblaje de retención de vástago
La válvula se retiene en el cuerpo mediante un único anillo de retención Spirolox® de acero inoxidable, una arandela de empuje y dos anillos en C, que vienen fabricados de latón como estándar, y de acero inoxidable a pedido. El anillo de retención puede quitarse fácilmente con una herramienta manual estándar. El ensamblaje de retención del vástago previene extracción accidental del vástago durante el mantenimiento in situ.
-
D. Casquillo del vástago
El cepillado de acetal de uso pesado, no corrosivo, absorbe golpes del lado del actuador.
-
E. Sello del vástago
El diseño en "U" doble tiene ajuste automático, permite un sello positivo en ambas direcciones y evita que las sustancias externas ingresen al núcleo del vástago.
-
F. Cuello extendido
El largo del cuello extendido permite el aislamiento de tuberías de 2" (50 mm) y el fácil acceso para actuadores del montaje.
-
G. Sellos principal y secundario
Estos sellos evitan que los medios de la línea entren en contacto con el vástago o el cuerpo. El sello principal se logra mediante un ajuste a presión del asiento plano moldeado con el eje del disco. El sello secundario se crea porque el diámetro del vástago es mayor que el diámetro del orificio del vástago en el asiento.
-
H. Disco
Fresado esférico y pulido manual para proporcionar un cierre hermético, mínimo torque y duración del asiento más prolongado.
