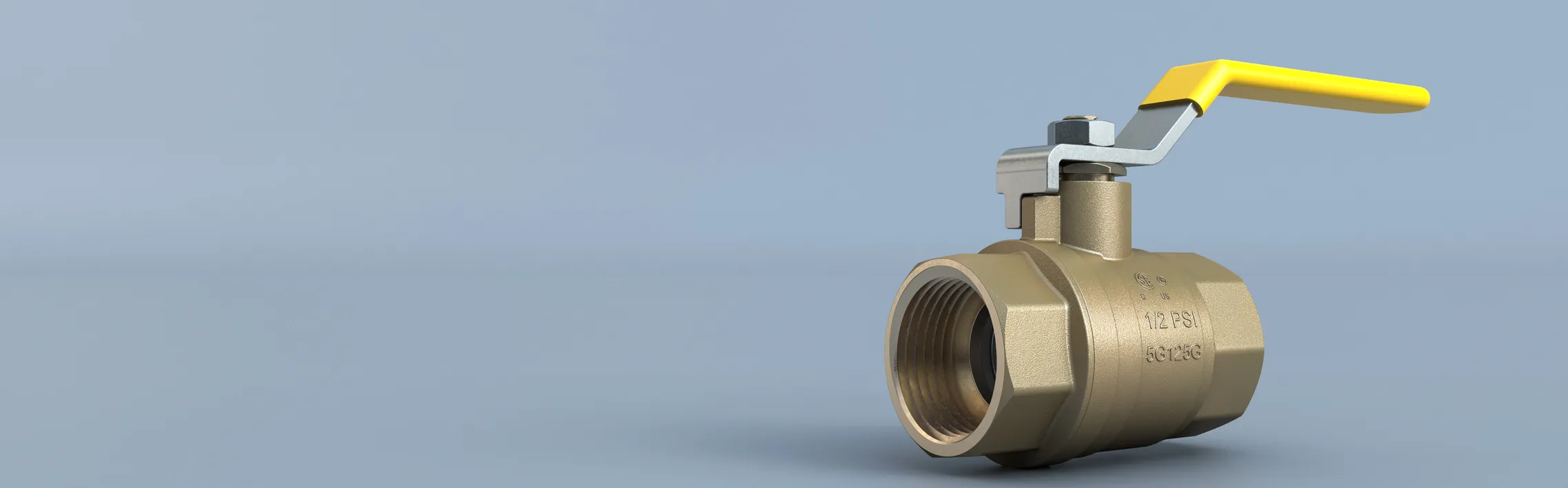

Robinet à tournant sphérique fileté S51 de Flow-Tek Bray https://www.bray.com/images/default-source/products/flow-tek/s51/flow-tek_s51.webp?sfvrsn=366bc7f1_5

Robinet à tournant sphérique fileté

Série S51

Plage de tailles
8 à 100 mm (¼ jusqu'à 4 po)
Plage de températures
-46 °C à 200 °C (-50 °F à 400 °F)
Pression de fonctionnement maximum autorisée
¼ jusqu'à 2 po 600 psi WOG, 150 psi WSP
2½ jusqu'à 4 po 400 psi WOG, 150 psi WSP

Caractéristiques

Robinet à tournant sphérique fileté - Série S51

Plage de tailles
8 à 100 mm (¼ jusqu'à 4 po)
Matériaux du corps
Laiton
Plage de températures
-46 °C à 200 °C (-50 °F à 400 °F)
Matériaux d'axe
Laiton
Pression de fonctionnement maximum autorisée
¼ jusqu'à 2 po 600 psi WOG, 150 psi WSP
2½ jusqu'à 4 po 400 psi WOG, 150 psi WSP
Matériaux du siège
PTFE
Classification de l'étanchéité
Étanchéité parfaite
Matériaux du tournant sphérique
Laiton chromé
Type de corps
Deux pièces
Norme de conception
MSS SP-110
Connexions finales
Filetage ASME B1.20.1 NPT
Norme d’essai
MSS-SP72
Certifications
CSA, UL
Orifices
Orifice intégral
Face-à-face
Norme fabricant
applications
Applications générales (pétrole, eau, vapeur), gaz comprimé

Caractéristiques et avantages

Le robinet à tournant sphérique fileté en laiton Série S51 est la vanne de service idéale pour les applications commerciales à basse pression. La conception en deux pièces du corps offre une manœuvre quart de tour simple, un faible couple de fonctionnement et des axes anti-éjection sur l'entrée inférieure. Les boules sont en laiton chromé dur pour une durabilité et une longévité accrues. La conception à orifice intégral de la série S51 réduit les chutes de pression tout en maximisant le débit.

Les connexions finales filetées sont fabriquées avec des rainures plus profondes pour assurer une connexion positive. Des joints d'axe d'arbre facilement réglables empêchent les fuites de fluide sur l'axe. Les autres caractéristiques comprennent des poignées isolées en vinyle. Il s'agit d'une excellente vanne à utiliser en service général pour l'eau, la vapeur, le pétrole ou les gaz comprimés.

Tous les robinets à tournant sphérique de la Série S51 sont répertoriés CSA et UL.

Tests

Toutes nos vannes sont testées en conformité avec la norme MSS-SP72 à une pression de 100 psi air sous eau, en position ouverte et fermée.
